Lichtmasten, 12m LPH, Zopfmaß DM76, verzinkt, zweiteilig

Artikelnummer: TL-DOS-120-VS
Kategorie: Zubehör + Lichtmasten und Konsolen

Preise nach Anmeldung sichtbar

Knapper Lagerbestand

BESCHREIBUNG:
- Die Höhe des Mastes KOS 90-DV beträgt 9 m und die Gesamtlänge 10,5 m
- Es handelt sich um einen konischen Mast
- Der obere Rohrdurchmesser beträgt Ø 76 mm
- Montage einiger Leuchten direkt am Mast - Verwendung von
Auslegern Typ VS
- max. Auslegerlänge 1500 mm

VERWENDUNG:
Masten mit der Kennzeichnung KOS 90-DV eignen sich zur Beleuchtung von Parkplätzen, Industriegebieten, Straßen in Städten oder Straßen und Straßen mit höherer Verkehrsfrequenz (dh Kategorien I bis II. )

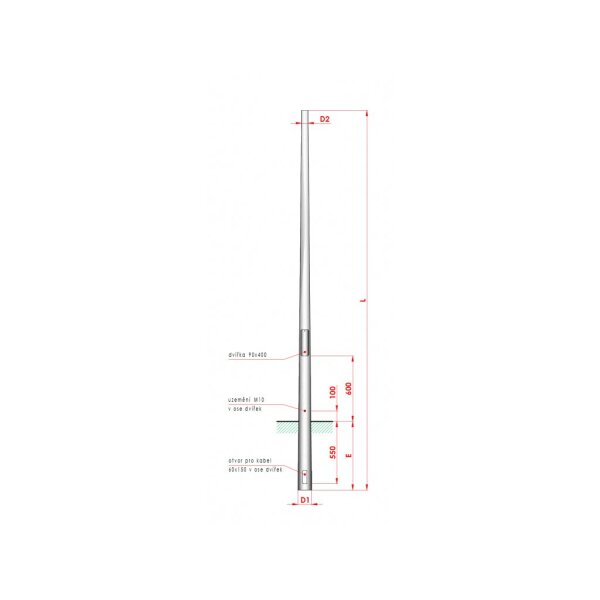

**Parameter**
Höhe L	D1*	D2	UND	max. das Gewicht der Lampe
10 500mm	191mm	76mm	1500mm	25 kg

*Gültig für Konizität 1:14

VERWENDUNG:
Masten mit der Kennzeichnung DOS 90-DV eignen sich zur Beleuchtung von Parkplätzen, Industriegebieten, Straßen in Städten oder Straßen und Wegen

Mastbau

Die Struktur der Masten wird in die Klasse der Stahlkonstruktionen (B) aus Kohlenstoffstählen der Gruppen S 235 und S 355 eingeordnet , wobei die Dicke des verwendeten Materials 30 mm nicht überschreitet.

Bei der Konstruktion einer Stahlkonstruktion wird die Norm berücksichtigt:

EN 1990 Entwurf von Stahlkonstruktionen
EN 1991 Viele Bauwerke
EN 1993-1-1,2,4,5 Projektierung von Stahlkonstruktionen

Die Standsicherheit der Konstruktion wird rechnerisch nach der Norm EN 40-3-1 unter Berücksichtigung der Faktoren Windstärke, Vereisung und Geländetypologie nachgewiesen. Sie wird mit einem Sicherheitsfaktor von 3 berechnet. Die Belastung wird für die maximal zulässige Spannung in jedem Querschnitt der Struktur von 204 MPa berechnet , d. h. 308 MPa . Die Berechnung wird durch eine mechanische Prüfung verifiziert.

Die Ausgabe der Berechnung ist unter anderem:

Spitzenschub (N), der die maximal zulässige Mastlast bestimmt
Mindesteinfädellänge (cm), Länge der Mastverankerung im Fundament
zulässige Durchbiegung (mm), die Durchbiegung, ab der keine dauerhafte Verformung des Mastes auftritt.

Bau von Masten

Die Konstruktion wird gemäß den Normen EN 40-5:2002, EN 1090-1 und A1:2012 hergestellt .

Die Schweißqualität entspricht den Vorschriften der Norm EN 3834-2 . Die Prüfung der Schweißnähte erfolgt nach den für Gruppe C geltenden Normen.

Verwendetes Material gemäß EN 10210 , EN 10219 und EN 10025 Qualität S235JRG2 , S235JRG3 und S355JRG2 . Es handelt sich um einen Stahl mit einer Mindeststreckgrenze von 235 N/mm ² , also 355 N/mm ² , Schlagarbeit min. 27J bei 20°C, Stahl vergütet. Die Qualität des Materials kann durch Prüfzertifikate „3.1“ nach EN 10204:2005 dokumentiert werden .

Oberflächenbehandlung von Masten

Die Masten sind oberflächenbehandelt mit Feuerverzinkung nach EN ISO 1461 – Eintauchen in ein Zinkbad. Durch diesen Schutz können wir einen Korrosionsschutz der Konstruktion für bis zu 10 Jahre garantieren. Die Struktur hat eine min. Zink-Festigkeitsschicht nach Norm. Die Festigkeit der Zinkschicht kann durch Ultraschallmessung nachgewiesen und auf Kundenwunsch ein Messprotokoll erstellt werden.

Schutzbeschichtungen werden nach EN ISO 12 944-5 ausgeführt , während der Farbton der Deckbeschichtung der Masten nach der RAL-Tabelle bestimmt wird. Wir verwenden Zweikomponenten-Polyurethanlacke.

Installation und Verankerung von Masten

Masten werden in Erdreich- oder Flanschausführung hergestellt. Die Masten am Flansch sind auf einer Stahlbetonkonstruktion - Bodengitter - montiert. Gewindemaste werden in Betonfundamente mit einer Gewindetiefe gesetzt, die von der Tragfähigkeit des Bodens bestimmt wird.
